水道目标监控平台解决方案



1  系统简介

水道目标监控平台面向渔港、河道、出海口、码头区域等水上监管区域的目标实时管 控平台。采用立体多方位的设备监管模式，结合多套组合监测方法，实现对水道内运动目 标的未开启 AIS、非法抛锚、追越、超速等违规行为的有效监测。在水道监管区域通过架 设高清相机实现对监控目标的自动抓拍，并通过 VHF 设备进行自动通报语音播发，对现场 出现的告警事件实现自动处理手段。形成对船舶违章行为的有效震慑、监管、记录，提高 航行安全性。

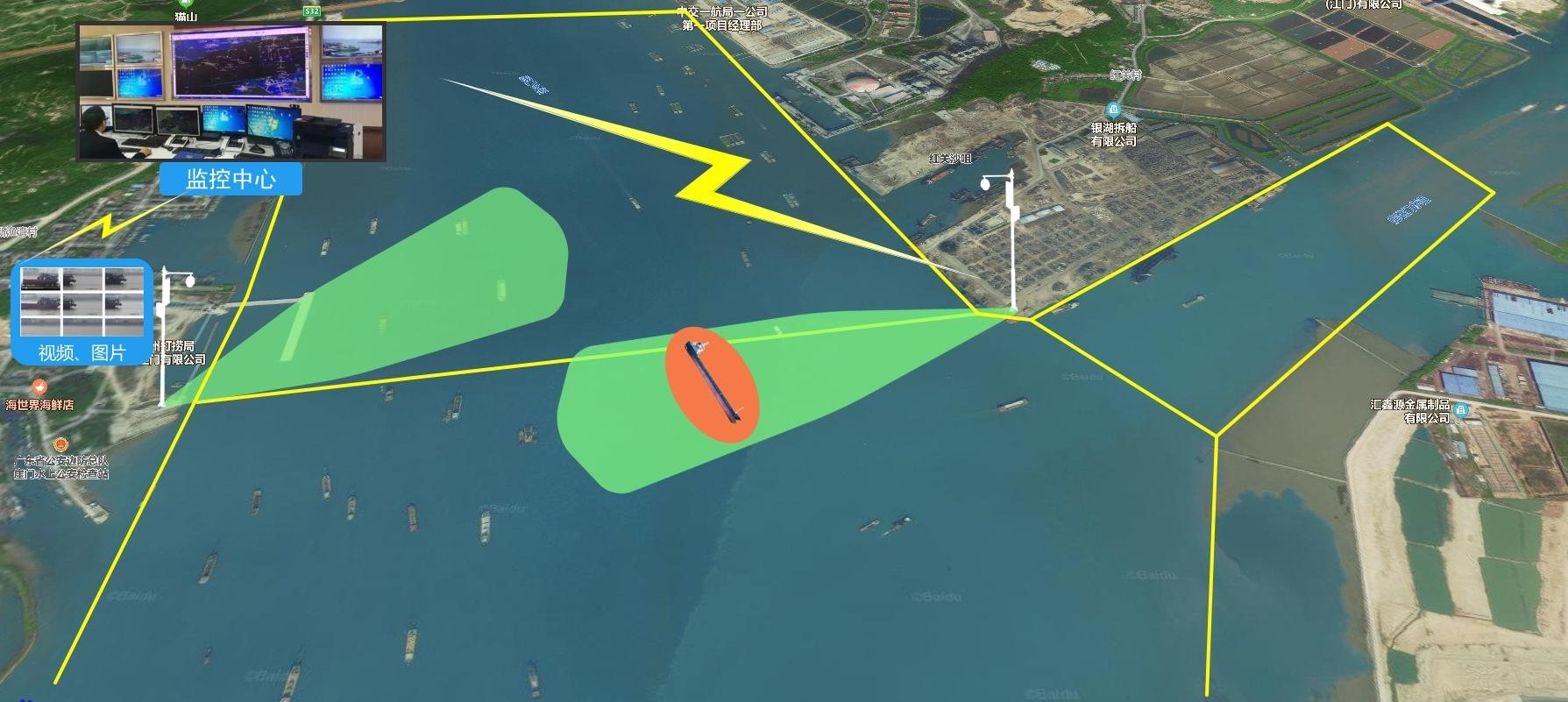

水道目标监控平台示意图如图 1-1 所示：

图 1-1 水上目标监控平台示意图

水道目标监控平台通过多元空间立体结构对监控区域进行全方位监控。水道监管区域 通过 AIS 设备实现对区域内明确目标的第一层监管；再采用固态雷达对空间水域的大小目 标进行第二层汇总处理，通过目标融合机制对目标进行方位修正并分离出未开启 AIS 设备 目标； 平台会根据目标所在水道区域获取最近的 CCTV 设备对目标进行第三层现场取证 及识别；最后通过第四层的 VHF 高频设备对该目标进行区域通告处理。

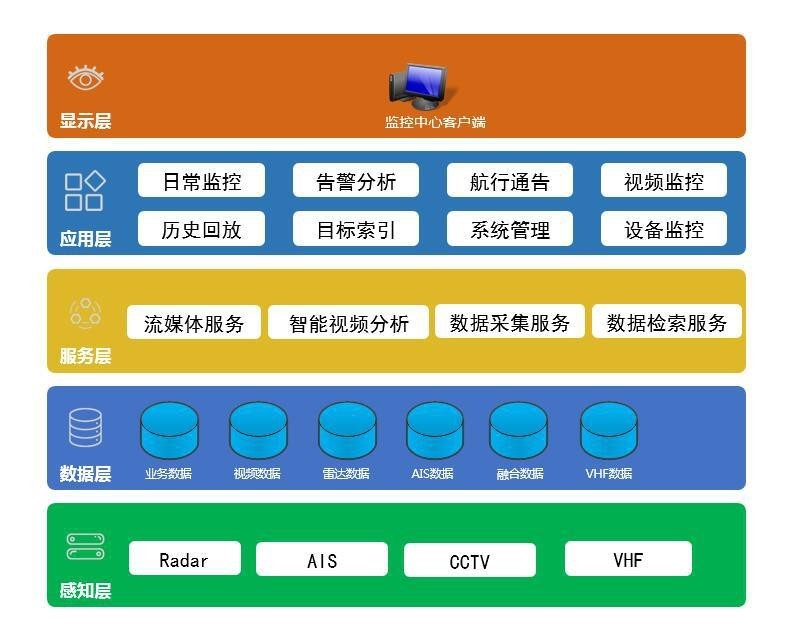

整个系统分为感知层、数据层、服务层、应用层、显示层，以 B/S 的系统结构实现。 感知层包括雷达、AIS、CCTV、VHF 等前端监控设备，实现目标进出监管区域识别、拍照、 航行通告和警告历史回放。数据层包括业务数据、视频数据、雷达数据、AIS 数据、融合 数据，实现数据的存储管理。服务层主要包括了流媒体服务、数据采集服务、数据融合服 务、数据检索服务、数据统计及分析服务，为卡口应用提供高效数据处理服务。应用层包 括了日常监控、告警分析、航行通告、视频监控、历史回放、后台服务、系统管理等功能， 实现卡口应用信息处理。显示层通过客户端展现监管区域相关信息。如图 2-1 是系统整体架构设图。





3    系统功能介绍




系统功能结构图如图 3-1 所示：


图 3-1 系统功能结构图

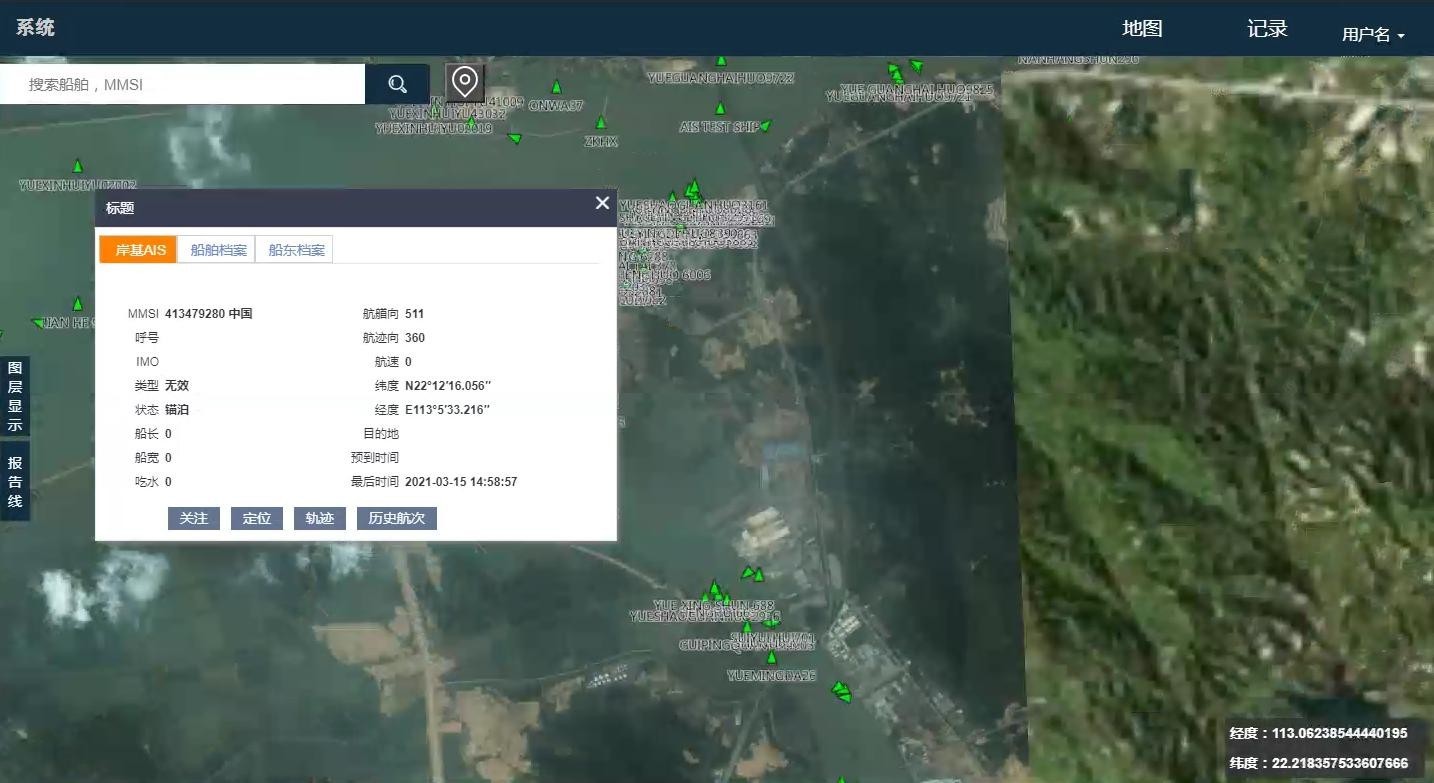

水道目标监控平台以电子地图平台为基础，对监管航段内的船舶航行动态进行实时感 知、采集、跟踪、分析、处理和记录，实现监管区域船舶通航态势、船舶通行记录、船舶 照片库、AIS 未开启监测、异常行为告警、船舶进出港核对、航行通告、视频监控、业务 处理、记录回放、统计分析和系统管理功能。
